El Au EMI Foam Gasket 8x6m m Fingerstock acanaló para el automóvil

EMI, JUNTA de SMF, recuperación de WHL 8*6*8MMelastic, producción de electricidad

Producto





Tamaño: W*H*L: 8*6*8M M



Descripción

• La EMI de SMT que protege la junta es un cojín que pone a tierra que atenúa el ruido electromágnetico generado dentro de los dispositivos electrónicos y protege el circuito contra oleadas eléctricas.

• El soldar de flujo es posible hasta 260℃ usando el material con resistencia térmica excelente.

• Empaquetado con la cinta del carrete para permitir el montaje superficial automático.
• Puede ser utilizado como una junta del interruptor del tacto, una junta del sensor del tacto, etc.

Características

• Forma estable del cubo, suave y elástico usando una base de la esponja.
  - Fabricado en una variedad de tamaños comparados a los contactos de tierra del silicón o del metal
  - Ni doblado ni roto como una tira del finger
  - Ningún miedo de endurecer o de generar el siloxano como tipo del silicón-corazón
  - El material suave de la esponja no dobla el PWB ni no deforma el dispositivo
• Conductividad eléctrica excelente y resistencia superficial baja
• La resistencia excelente con dureza ajustable, libera de problema doblado o quebrado
• SMT (montaje de superficie) disponible y el soldar manual compatible
• RoHS obediente, UL94V-0, halógeno libre

Detalles

Especificación

Usos



Tierra y EMI Shielding del PWB





• La junta de SMT es utilizada para la EMI que protege y que pone a tierra atándola al PWB del módulo del LCD. Varios pedazos de junta de SMT se utilizan en el PWB para maximizar la EMI que protege y que pone a tierra eficacia. Sus posiciones respecto al PWB se reflejan en fase de diseño de circuito del PWB.
• Previsto en los paquetes mecanografiados carrete de la carrera convenientes SMT.



Junta del sensor del tacto/junta del interruptor del tacto







• Funciones de la junta del sensor del tacto (junta del interruptor del tacto) como un panel de exhibición del electrodo y un PWB de conexión usando método de entrada por contacto electrostático. Es conveniente para los interruptores del tacto de los aparatos electrodomésticos y de los dispositivos industriales.
• La junta de SMF está instalada con el montaje superficial automático mientras que el método de la barra del contacto y del tacto de la primavera requiere soldar manual.
• El ahorro de costes es esperado substituyendo el método costoso de la rejilla del tacto.
• Esta junta no subraya PCB/Panel debido a su elasticidad y tiene alta resistencia a la corrosión.



TÉRMINOS DE LA GARANTÍA Y DEL PUNTO ASISTIDO EN CUSTODIA

• 1) Guarde el producto en la temperatura ambiente y la humedad. (25±10℃, menos el de 75%)
• 2) Evite el contacto con aire y humedad cuándo guardó productos.
• 3) Evite la luz directa del sol y ningunos flammables cuándo guardó productos.
• 4) Guárdelo para prevenir daño al aspecto y a la forma.
• 5) Tenga cuidado de no ser una temperatura alta, ambiente de la alto-humedad después de abrir el producto.
• 6) Tenga cuidado de no entrar en contacto con con los materiales químicos y orgánicos.
• 7) No toque el producto con las manos limpias.
• 8) El período de garantía de producto es 6 meses después de la entrega.

DECISIÓN



1) E-SONG EMC Co., Ltd (partido “B” como abajo) incluye el informe de inspección cuando está enviado.

2) Una porción está para una entrega de un modelo en principio.

3) El paso y fallar la determinación de la porción es aplicado por la “lista de verificación de muestreo de KS Q ISO 2859-1”.

4) El nivel de la inspección y los AQL se determinan por acuerdo mutuo. (Estándar: G-II, 0,65)

5) Si DEVIALET (partido “A” como abajo) no poder pasar la inspección de la importación, “A” informa a “B” inconformidad.

Entonces, “B” debe notificar las medidas de la mejora a “A” en el plazo de 5 días.

6) La porción fallada debe ser vuelta pero está disponible aceptar productos seleccionados de acuerdo con circunstancias.

7) En caso de cualquier otra situación inesperada, debe ser solucionado por acuerdo mutuo.



ESTÁNDAR QUE EMBALA GENERAL



1) Etiquete el dobladillo.

2) La caja del cartón contiene una cantidad apropiada de cilindros de SMF.

3) Complete el plástico en la contraportada de amortiguar el material.

4) La caja se sella con la cinta de OPP, H-tipo, y la caja se etiqueta como disponible.

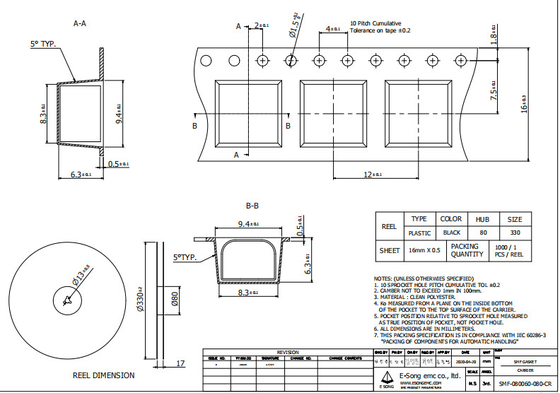

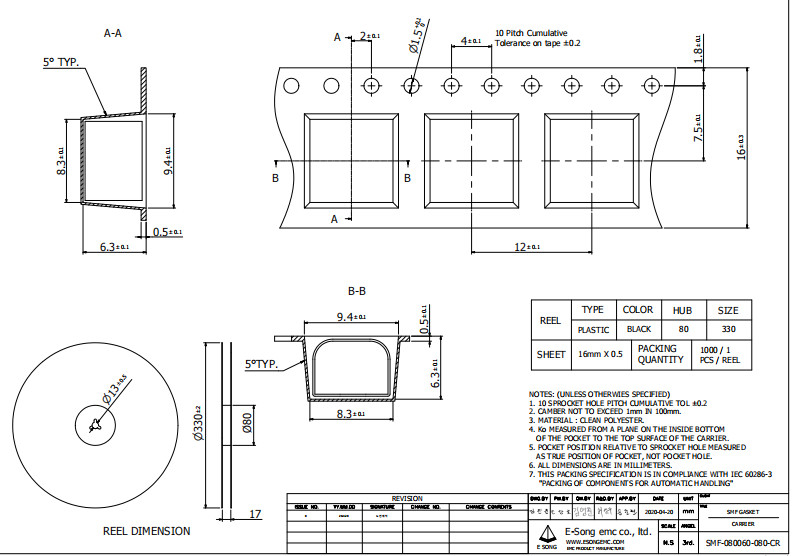

5) Método de empaquetado (tal y como se muestra en de la figura)
