9x5m m Emi Rubber Gasket, junta de espuma conductora plana

EMI, JUNTA de SMF, tecnología del soporte de la superficie del senso 9*5*9 del tacto, recuperación elástico, producción de electricidad

CARACTERÍSTICAS



Producción en masa eficiente usando el equipo del montaje superficial

Conductividad y suave excelentes

A prueba de calor para SMT e ignífugo

Halógeno libre

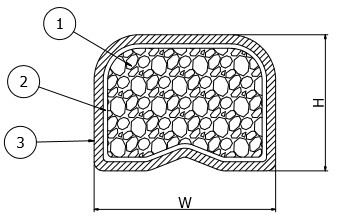

ESTRUCTURA



①Espuma de poliuretano a prueba de calor

②Vinculación a prueba de calor

③Superficie: Película/Cu/Sn del pi

(Película del pi: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



ESPECIFICACIONES

         Fuerza de la adherencia de la soldadura

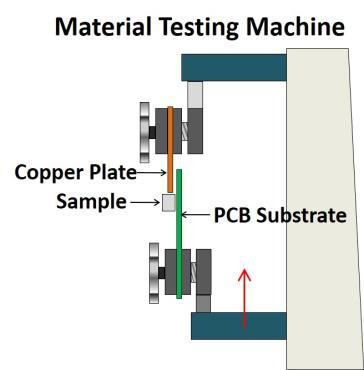

MÉTODO DE PRUEBA

Descripción

• La EMI de SMT que protege la junta es un cojín que pone a tierra que atenúa el ruido electromágnetico generado dentro de los dispositivos electrónicos y protege el circuito contra oleadas eléctricas.

• El soldar de flujo es posible hasta 260℃ usando el material con resistencia térmica excelente.

• Empaquetado con la cinta del carrete para permitir el montaje superficial automático.
• Puede ser utilizado como una junta del interruptor del tacto, una junta del sensor del tacto, etc.

Características

• Forma estable del cubo, suave y elástico usando una base de la esponja.
  - Fabricado en una variedad de tamaños comparados a los contactos de tierra del silicón o del metal
  - Ni doblado ni roto como una tira del finger
  - Ningún miedo de endurecer o de generar el siloxano como tipo del silicón-corazón
  - El material suave de la esponja no dobla el PWB ni no deforma el dispositivo
• Conductividad eléctrica excelente y resistencia superficial baja
• La resistencia excelente con dureza ajustable, libera de problema doblado o quebrado
• SMT (montaje de superficie) disponible y el soldar manual compatible
• RoHS obediente, UL94V-0, halógeno libre

Detalles

Especificación

Usos



Tierra y EMI Shielding del PWB





• La junta de SMT es utilizada para la EMI que protege y que pone a tierra atándola al PWB del módulo del LCD. Varios pedazos de junta de SMT se utilizan en el PWB para maximizar la EMI que protege y que pone a tierra eficacia. Sus posiciones respecto al PWB se reflejan en fase de diseño de circuito del PWB.
• Previsto en los paquetes mecanografiados carrete de la carrera convenientes SMT.



Junta del sensor del tacto/junta del interruptor del tacto







• Funciones de la junta del sensor del tacto (junta del interruptor del tacto) como un panel de exhibición del electrodo y un PWB de conexión usando método de entrada por contacto electrostático. Es conveniente para los interruptores del tacto de los aparatos electrodomésticos y de los dispositivos industriales.
• La junta de SMF está instalada con el montaje superficial automático mientras que el método de la barra del contacto y del tacto de la primavera requiere soldar manual.
• El ahorro de costes es esperado substituyendo el método costoso de la rejilla del tacto.
• Esta junta no subraya PCB/Panel debido a su elasticidad y tiene alta resistencia a la corrosión.



TÉRMINOS DE LA GARANTÍA Y DEL PUNTO ASISTIDO EN CUSTODIA

• 1) Guarde el producto en la temperatura ambiente y la humedad. (25±10℃, menos el de 75%)
• 2) Evite el contacto con aire y humedad cuándo guardó productos.
• 3) Evite la luz directa del sol y ningunos flammables cuándo guardó productos.
• 4) Guárdelo para prevenir daño al aspecto y a la forma.
• 5) Tenga cuidado de no ser una temperatura alta, ambiente de la alto-humedad después de abrir el producto.
• 6) Tenga cuidado de no entrar en contacto con con los materiales químicos y orgánicos.
• 7) No toque el producto con las manos limpias.
• 8) El período de garantía de producto es 6 meses después de la entrega.

PRECAUCIONES



1.Keep lejos de una luz del sol o una temperatura alta y una humedad directa. (debajo 35 del ℃, 55%RH o menos.)

2.Please aprietan más 0.2m m que grueso de esta junta en caso del montaje

3.Be cuidadoso con las sustancias químicas y el fuego.

4.You puede ver un cambio en las características del producto si repite la presión.

exposición 5.Avoid a las condiciones de la temperatura alta y de la humedad alta al usar los productos.

6.Do no tocar el producto con las manos limpias.

7.It debe ser utilizado después de quitar la contaminación de la superficie adhesiva.

8.Be cuidadoso que el aspecto del producto puede ser cambiado si ocurre el torcer del producto.



ESTÁNDAR QUE EMBALA GENERAL



1) Etiquete el dobladillo.

2) La caja del cartón contiene una cantidad apropiada de cilindros de SMF.

3) Complete el plástico en la contraportada de amortiguar el material.

4) La caja se sella con la cinta de OPP, H-tipo, y la caja se etiqueta como disponible.

5) Método de empaquetado (tal y como se muestra en de la figura)
